諧波治理中的有源濾波是一種重要的技術手段，以下是對其的詳細分析：

一、諧波與諧波治理

諧波是指頻率為基波整數倍的電流或電壓波，它們通常由非線性負載產生，如電力電子設備、變壓器等。在電力系統中，諧波的存在會對電網的穩定性和安全性造成威脅，增加輸電線路和變壓器的損耗，降低設備效率，干擾繼電保護裝置和自動控制系統的正常工作，甚至引發誤動作。因此，諧波治理成為保障電力系統穩定運行的重要任務之一。

二、有源濾波技術

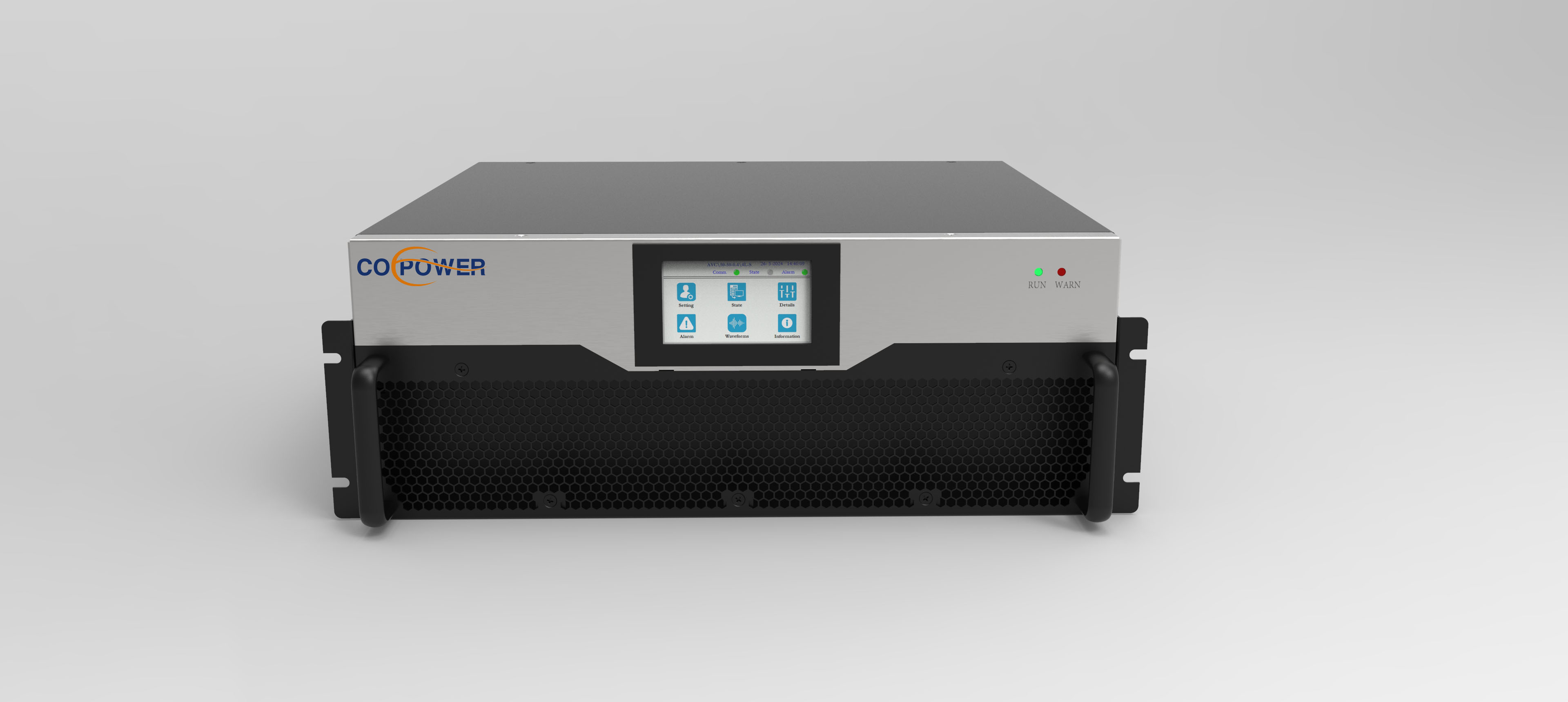

有源電力濾波器（Active Power Filter，APF）是一種用于動態抑制諧波、補償無功功率的新型電力電子裝置。它通過實時檢測負載產生的諧波電流，然后產生一個大小相等、方向相反的補償電流注入電網，從而抵消原有的諧波電流，使電網電流保持正弦波形。

有源濾波技術相比傳統的無源濾波技術具有顯著優勢：

1. 響應速度快：有源電力濾波器能夠?qū)崟r(shí)檢測諧波電流并快速生成補償電流，實現對諧波的快速抑制。
2. 補償效果好：有源電力濾波器能夠針對特定次數的諧波進行精確補償，有效降低電網中的諧波含量。
3. 適應性強：有源電力濾波器不受電網阻抗和頻率變化的影響，能夠適應各種復雜的工況。

三、有源濾波器的組成與工作原理

有源電力濾波器主要由指令電流運算電路和補償電流發生電路兩大部分組成。

1. 指令電流運算電路：實時監測電網中的電流，并通過快速傅里葉變換（FFT）等算法提取出其中的諧波成分，計算出需要補償?shù)碾娏髦噶睢?/li>
2. 補償電流發生電路：根據指令電流運算電路計算出的補償電流指令，通過控制逆變器開關管的通斷狀態，生成與諧波電流大小相等、方向相反的補償電流注入電網，實現諧波的有效抑制。

四、有源濾波器在諧波治理中的應用

有源電力濾波器在諧波治理中具有廣泛的應用前景，特別是在對電能質量要求較高的場所，如工廠生產線、礦山和冶金行業、化工行業、寫字樓和商場、數據中心以及電動汽車充電站等。在這些場所中，由于存在大量的非線性負載，如變頻器、整流器、電弧爐等，會產生大量的諧波污染。通過安裝有源電力濾波器，可以顯著降低諧波含量，提高電網的電能質量，確保設備的穩定運行。

五、有源濾波器的選型與配置

在選擇和配置有源電力濾波器時，需要考慮以下因素：

1. 非線性負載類型及其諧波特性：了解現場主要的非線性負載類型及其諧波特性，以便選擇合適的濾波器類型和容量。
2. 電網諧波測量與分析：對電網進行諧波測量和分析，確定諧波電流的大小、畸變率以及主要的諧波次數，為濾波器的設計提供依據。
3. 無功功率需求：除了諧波治理外，還需要考慮電網的無功功率需求。有些有源濾波器可以同時實現諧波治理和無功補償功能，能夠根據實際需求靈活調整補償比例。
4. 電壓等級與電流大小：根據電網的電壓等級（如380V、690V、10kV等）以及電流大小選擇合適的有源濾波器型號和規格。

綜上所述，有源濾波技術在諧波治理中具有顯著的優勢和應用價值。通過合理選擇和配置有源電力濾波器，可以顯著提高電網的電能質量，確保設備的穩定運行。
